結構：旋風分離器采用立式圓筒結構，內部沿軸向分為集液區、旋風分離區、凈化室區等。內裝旋風子構件，按圓周方向均勻排布亦通過上下管板固定；設備采用裙座支撐，封頭采用耐高壓橢圓型封頭。工作原理：旋風分離器是...
環保節能 運行平穩
處理風量大 強力除塵
除塵效率達99.9%以上，完全符合各地區排放標準
維護更換操作簡單方便
按需定制 品質保障
一次性解決除塵問題
十余年行業經驗 一站式服務
誠信大廠家 售后有保障

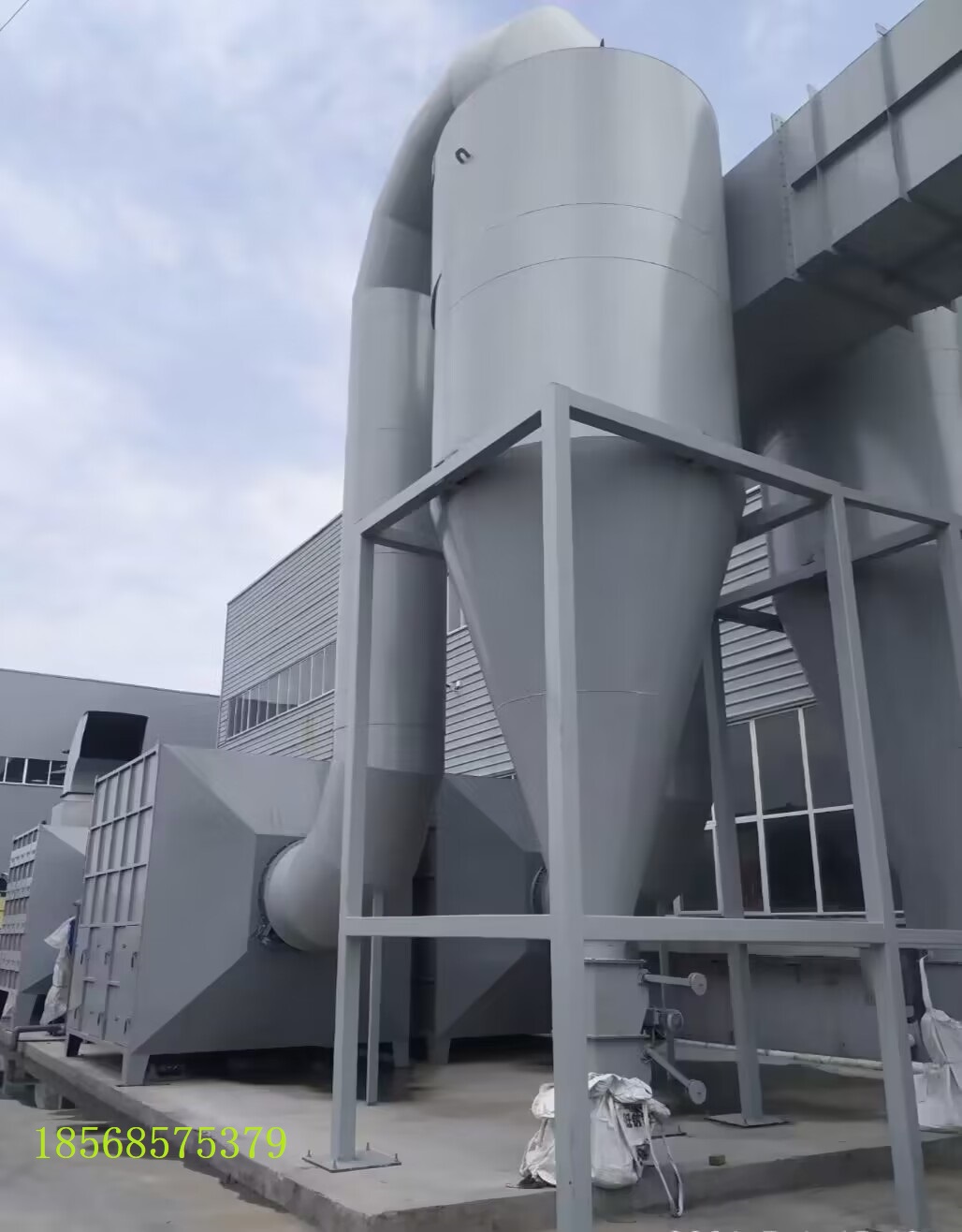

結構：
旋風分離器采用立式圓筒結構，內部沿軸向分為集液區、旋風分離區、凈化室區等。內裝旋風子構件，按圓周方向均勻排布亦通過上下管板固定；設備采用裙座支撐，封頭采用耐高壓橢圓型封頭。
工作原理：
旋風分離器是利用氣固混合物在作高速旋轉時所產生的離心力，將粉塵從氣流中分離出來的干式氣固分離設備。由于顆粒所受的離心力遠大于重力和慣性力，所以分離效率較高。
常用的（切流）切向?qū)胧叫L(fēng)分離器的分離原理及結構如圖所示。主要結構是一個圓錐形筒，筒上段切線方向裝有一個氣體入口管，圓筒頂部裝有插入筒內一定深度的排氣管，錐形筒底有接受細粉的出粉口。
氣體和固體顆粒在旋風分離器中的運動非常復雜，在器內任一點都有切向、徑向和軸向速度，并隨旋轉半徑變化。在實際操作中應控制適當?shù)臍馑?。?shí)驗表明，氣速過小，分離效率不高。但氣速過高，易產生渦流和返混現象嚴重，同樣會降低分離效率。
旋風分離器設備的主要功能是盡可能除去輸送氣體中攜帶的固體顆粒雜質和液滴，達到氣固液分離，以保證管道及設備的正常運行，在西氣東輸工程中，旋風分離器是較重要的設備。
旋風分離器采用整體立式結構，體積小，重量輕。旋風管立式布置，由兩水平隔板分成3個獨立的工作室，為便于內部檢查，每個工作室單獨設置1個人孔或手孔。旋風分離器包括殼體部分、進氣、出氣、放空、分離單元、人孔、手孔、人工清灰和閥控排塵口、支腿等結構。
提供您的工況信息 在線定制你的行業專屬解決方案
